廣州某酒店熱水工程項目，該酒店建筑面積為13276m2，其中地上建筑面積為12676m2，地下及半地下建筑面積為600m2，地下1層，地上5層，建筑總高度為22.75m。地下層為設備用房，首層功能包括會議中心、大堂、餐飲、后勤用房等，2層功能包括歌舞廳、活動室、會商室、客房等，3層以上全部是客房:標準房75間，單人房3間，套房11間，設有客房床位200個。酒店熱水用水單位包括客房、洗衣房、廚房、會議室及理發店等，日總水量為64t，冷水計算溫度為15℃，熱水出水溫度為55℃。

　　一、熱水系統選用與配置

　　由于酒店天面面積有限，若使用全太陽能供水系統，天面可使用面積則不足夠擺放所需的太陽能集熱板。根據節能、環保的設計理念和現場的實際情況，擬將64t熱水分為2套獨立運行、聯合供水的熱水系統;1套熱水系統為全熱泵熱水系統，日平均可供熱水總水量為30t，供水時間為18:00～1:00(高峰用水時段供水);另外1套熱水系統為太陽能+熱泵熱水系統，日平均可供熱水總水量為34t，供水時間為1:00～18:00(低峰用水時段供水)。技術參數計算如下:

　　1.全熱泵熱水系統技術參數計算及配置每天需熱量:Q需=ρ水•V水•△t(t1-t0)•C水代入計算依據中的數據可得Q需=1456000kcal(按自來水溫度為15℃，熱水溫度為55℃，溫升為40℃計算)。啟動熱泵加熱日均耗電量:P耗=ρ水•V水•△t(t1-t0)•C水q電計算得出P耗=1396kW，即每天熱水系統產30t熱水所需要的總功率。機組選型:熱泵機組的日平均工作時間為10～12h，本方案計算時取10h，則所配機組的小時總輸出功率為1396kW/10h，為139.6kW(機組性能參數見表1所示)。根據計算結果及機組技術參數計算:139.6/24.688≈5.65，故需配置RBR-36F空氣源熱泵熱水機組6臺。

　　2.太陽能+熱泵熱水系統配置在太陽能+熱泵熱水系統中，酒店的天面面積(可供安放太陽能板面積約為569m2)不能滿足標準配置，只能利用在天面的位置最大限度的安裝太陽能集熱器。在安裝太陽能集熱器時，為了避開天面排風口、管井等的阻礙，須將支架架高為2.5m[3-5]。熱泵的配置必須滿足陰雨無太陽天氣時系統正常供應熱水，所以熱泵機組的配置與全熱泵熱水系統的配置一致。

　　二、太陽能+熱泵熱水系統運行耗能分析

　　以30t全熱泵熱水系統為例:設計配置1套熱水供熱系統，應從專業技術角度和使用的長遠利益出發，找出供熱系統經濟運行和節能效益的最佳平衡點，為此，以全熱泵供熱水系統與全電加熱熱水系統的系統耗能進行分析。

　　1.全熱泵熱水系統

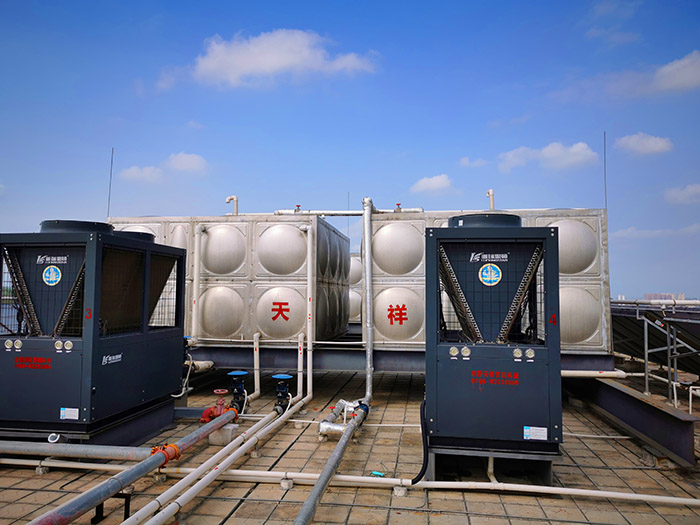

　　系統主體設備配置概況系統匹配RBR-36F熱泵熱水機組6臺，熱泵循環泵6臺。

　　所用電器設備技術參數1)RBR-36F空氣源熱泵熱水機組的輸出功率(制熱量)為Q熱泵=48.575kW(環境溫度為20℃)，輸入功率為P熱泵=10.325kW2)GDR40-15熱泵循環水泵輸入功率:P1=1.1kW3.1.3熱泵加熱的耗電量計算1)每天需熱量為:Q需1=ρ水•V水•△t(t1-t0)•C水代入計算依據中數據可得Q需1=1200000kcal(按自來水溫度為15℃，熱水溫度為55℃，溫升為40℃計算)。熱泵加熱日均耗電量約為:P耗1=ρ水•V水•△t(t1-t0)•C水•P熱泵 Q熱泵•q電代入計算依據中的數據及電器設備技術參數，可得P耗1=514.7(kW•h)/d。2)熱泵循環泵每天平均工作9.42h(與6臺熱泵的工作時間一致)，則熱泵循環泵的耗電量合計為:1.1×9.42×6=62.2kW•h，本熱泵供熱水系統日均耗電量為:514.7+62.2=577kW•h。

　　2.全電加熱熱水系統

　　每天需熱量為:Q需2=ρ水•V水•△t(t1-t0)•C水代入計算依據中的數據可得Q需2=1200000kcal(按自來水溫度為15℃，熱水溫度為55℃，溫升為40℃計算)。電加熱日均耗電量約為:P耗2=ρ水•V水•△t(t1-t0)•C水q電•η電熱棒代入計算依據中的數據及電器設備技術參數，可得P耗2=1550.4(kW•h)/d。因此，如果使用電加熱供熱水系統，則日均耗電量為1550.4kW•h。采用全熱泵熱水系統與常規電加熱供熱水系統方案相比，每天可節約973.4kW•h的電能。可見采用新型節能加熱技術———熱泵熱水系統(或太陽能+熱泵熱水系統)，節能的經濟效益顯著。

　　為響應國家節能減排政策，改變和優化用能結構，是每個設計工作者的責任。熱泵技術是近年來備受關注的新能源技術，與傳統的電加熱供熱系統相比，具有節能、熱效率高、安全環保以及無廢熱、廢水、廢氣等優勢，適合推廣使用。
