太陽能空氣能雙熱源式熱泵及熱水系統有環保節能和運行穩定的特性，太陽能熱泵和空氣源熱泵不同時運行，當太陽能熱泵熱量不能滿足需要的時候使用電加熱。太陽能+空氣能熱泵熱水系統設置了兩個冷凝器，普通空冷冷凝器實現熱泵空調器的制冷、制熱功能，另外一個水冷冷凝器將熱泵熱水系統和太陽能熱水系統結合，利用太陽能和熱泵的優勢生產熱水，此系統可以實現制冷、供暖，制備熱水同時進行，實驗結果表明，系統運行時，適當增加循環水量，在滿足水負荷的前提下，降低熱水終溫，可有效提高系統整體性能，若使用變頻壓縮機和電子膨脹閥，不同的工況下實時調節制冷劑的冷最，也可以提高系統整體性能。

　　太陽能+空氣雙熱源熱泵中央熱水系統在太陽能與熱泵結合方面做了很好的嘗試，系統可有效解決北方寒冷地區太陽能全年穩定供熱水問題，對太陽能空氣雙熱源熱泵中央熱水系統的原理、特點和應用太陽能空氣源雙熱源復合熱泵將風冷熱泵技術和太陽能熱水技術有機結合，突破了空氣能熱泵系統低溫環境下運行效率低或無法運行的缺陷，充分利用太陽能和空氣能等綠色新能源，可以實現夏季供冷、冬季供暖，全年提供生活熱水等多工況運行，充分滿足人們生活的需求。操作靈活方便， 能夠產生更經濟的效益。但是這種熱泵在我國的使用還不是很廣，主要是設備比較復雜，初投資較大，另外只能實行切換式運行，不能同時吸收太陽能和空氣的熱景。所以如果想大面積推廣使用，還需要降低成本，提高能源的利用率。

　　太陽能+空氣能熱泵供熱水供應系統的功能要求

　　太陽能+空氣能熱泵熱水系統供應熱水必須是24小時連續。另外，還要滿足當太陽能供應不上或供應不足時，空氣能熱泵單獨運行能滿足熱水需求?？紤]特殊情況，當空氣能熱泵也無法工作時，使用電熱方式補充供應熱水。

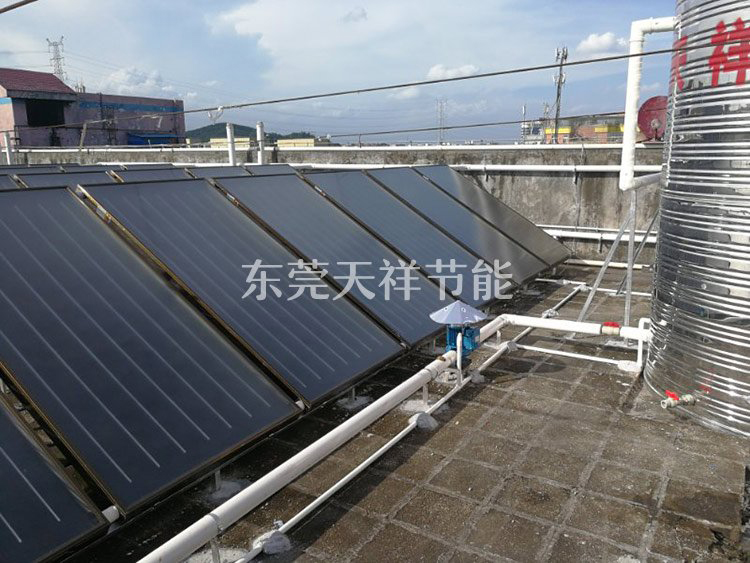

　　太陽能+空氣能熱泵供熱水的管道必須用保溫材料包裹好，以避免在熱水運輸工程中的熱量的損失，特別是在冬季。太陽能集熱器最好的朝向是正南，北半球而向正南接受太陽能最多，但是如果建筑特殊，允許南偏東或者南偏西10°?5°。儲熱水箱盡最靠近太陽能集熱器。

　　太陽能+空氣能熱泵熱水系統組成

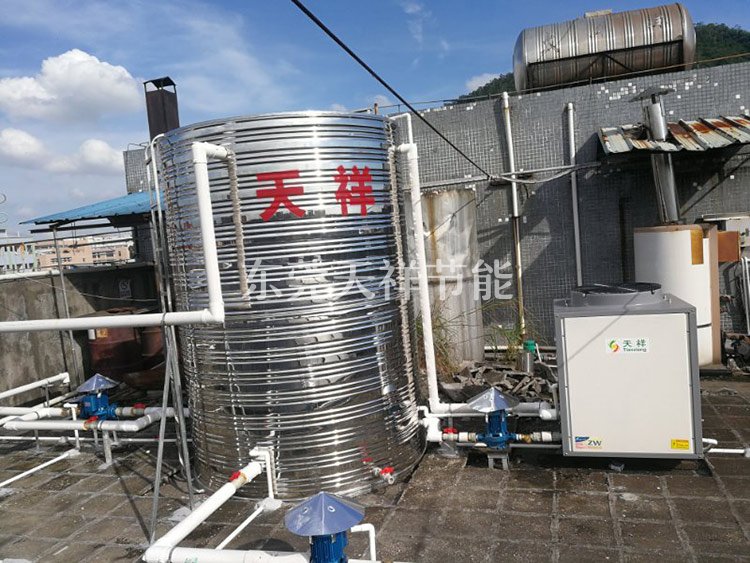

　　太陽能+空氣能熱泵熱水系統有兩個子循環回路組成：太陽能集熱器熱水循環回路和空氣源熱泵熱水循環回路。太陽能集熱器熱水循環回路主要由太陽能集熱器、溫度傳感器、水泵、控制器、儲熱水箱、恒溫水箱;空氣源熱泵熱水循環回路山蒸發器、壓縮機、冷凝器、熱力膨脹閥、循環水泵等組件組成。

　　太陽能+空氣能熱泵熱水系統工作原理

　　該熱水供應系統當晴天的時候太陽能集熱器工作產生熱水，利用水泵使熱水在儲熱水箱和太陽能集熱器之間循環，不斷加熱，儲熱水箱中的水達到設定溫度時進入恒溫水箱。值溫水箱中的水保持恒定溫度，并提供給用戶使用。自來水直接供應給儲熱水箱，以便自來水在太陽能集熱器和貯熱水箱循環時加熱。當白天陽光不足、晚間或者陰雨天時，太陽能集熱器不能供應足熱水時，空氣源熱泵就工作產生熱水滿足要求。冷凝器與恒溫水箱組成一個熱水循環回路，不短加熱熱水，保持恒溫水箱的水溫。

　　熱泵內的循環：制冷劑(R22)在壓縮機中被壓縮成髙壓髙溫的過熱氣態，進入冷凝器中，與水換熱，將水加熱到所需要的溫度。換熱后的制冷劑再進入熱力膨脹閥，等焓降壓，之后再進入蒸發器中，吸收空氣的熱最蒸發成氣態，最;5又進入壓縮機，完成整個循環。

　　此外，在恒溫水箱內還用電加熱器，避免當太陽能集熱器和空氣源熱泵都無法工作供應熱水的情況。當恒溫水箱中的水溫度達不到時，電加熱器直接加熱恒溫水箱內的水，保持1H溫水箱內水溫恒定。

　　太陽能+空氣能熱泵熱水供應系統運行方案

　　太陽能輔助空氣源熱泵熱水系統能夠滿足一天24小時不間斷供應熱水。儲熱水箱中有溫度傳感起和水位傳感器，儲熱水箱中有一個溫度設定值和水位上限值、水溫下限值。恒溫水箱中也有溫度傳感器和水溫傳感器，但是恒溫水箱中溫度有三個設定值(設定值1、設定值2和設定值3) 和水位上限值、水溫下限值。

　　晴天時，早上太陽能集熱器還無法正常工作，不能將水溫加熱到用戶所需的溫度時，空氣源熱泵便開始工作，加熱水直到設定溫度。當太陽能集熱器能正常工作，將儲熱水箱中的水溫加熱到設定溫度時，熱泵停止運行，太陽能集熱器供應熱水。下午太陽輻射變?nèi)酰蛔阋允固柲芗療崞骷訜崴疁氐剿璧闹?，恒溫水箱中的水溫?huì)下降，低于設定值1時， 空氣源熱栗便開始工作。晚上太陽能集熱器無法工作，只能山空氣源熱泵供應熱水。

　　陰天時，太陽能集熱器無法正常工作，只能空氣源熱泵來供應熱。此時，儲熱水箱和恒溫水箱之間的閥門關閉，只有當恒溫水箱中的水位定于上限水位時，儲熱水箱中的水冰進入恒溫水箱，保持恒溫水箱的水位。

　　儲熱水箱中的水位傳感器，當儲熱水箱中的水位低于設定值時，自來水自動加水。儲熱水箱中的溫度傳感器用來：當太陽能集熱器把儲熱水箱中的水加熱到設定的溫度值時，儲熱水箱與恒溫水箱之間的閥門打開，儲熱水箱的水流入恒溫水箱。值溫水箱中的溫度傳感器用來：當恒溫水箱中的水低于設定值1時，空氣源熱泵運行，加熱恒溫水箱中的水到設定值3, 以保持恒溫水箱水溫恒定;當恒溫水箱中的水低于設定值2時，恒溫水箱中的電加熱器工作，直接加熱恒溫水箱中的水到設定值3,維持水溫。

　　儲熱水箱中的水位傳感器：自來水管道上的閥門與水位傳感器相連，當儲熱水箱中的水位低于下限的設定值時，閥門打開，儲熱水箱自動加水，水位達到水位上限值時，閥門關閉。恒溫水箱中的水位傳感器與儲熱水箱水位傳感器作用相同，當水位低于F線設定值時，儲熱水箱連通恒溫水箱的閥門打開，給恒溫水箱加水。恒溫水箱中的水位傳感器是優先與溫度傳 感器的，就是當水位傳感器低于設定值時，不論水箱中溫度如何，都要給恒溫水箱加水。

　　冬天出現極低溫的時，空氣源熱泵工作效率低，電加熱器就會工作，保證用戶正常使用熱水。太陽能+空氣能熱泵設系統除了正常使用的熱泵以外還有備用的，防止當工作中熱泵出現故障無法正常供應熱水的情況。
